高纯镉 半导体领域的隐形基石与定制化供应链

在有色金属的大家族中，镉（Cd）是一种常被公众误解，却在高端制造业中扮演着不可或缺角色的金属元素。当人们谈论半导体、红外探测和太阳能电池时，目光往往聚焦于硅、锗或镓，高纯镉凭借其独特的物理化学性质，在化合物半导体领域占据着关键一席。本文将深入探讨高纯镉的技术特性、其在半导体中的核心应用，以及现代化工厂如何通过现货供应与定制服务满足多元化需求。

一、 纯度决定命运：高纯镉的技术门槛

普通工业镉与半导体级高纯镉之间存在着巨大的技术鸿沟。所谓“高纯”，通常指纯度达到99.999%（5N）甚至99.9999%（6N）以上，对杂质元素如铁、铜、铅、锌等的控制达到了ppb（十亿分之一）级别。

为何对纯度如此苛刻？因为在半导体晶格中，哪怕极微量的杂质也会引入缺陷能级，导致载流子迁移率下降、漏电流增加，最终使器件失效。高纯镉通常以多种物理形态供应，以适应不同工艺环节：

• 镉锭/镉棒：作为基础原材料，通过区域熔炼或精馏法制备，用于后续的合金熔炼或蒸发镀膜。

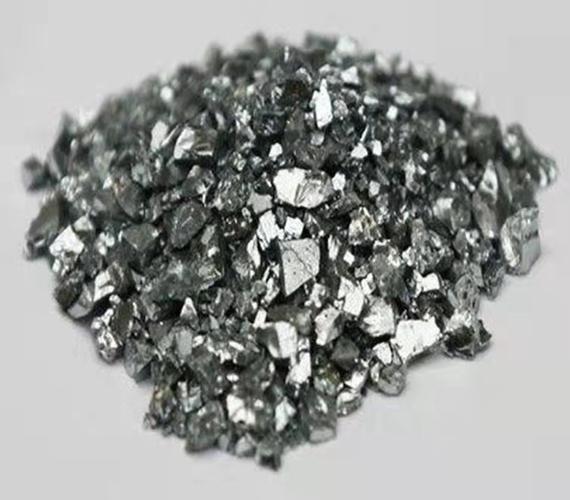

• 镉粒/镉块：便于精确称量和投放，常应用于真空镀膜、MBE（分子束外延）等工艺中的蒸发源。
• 定制形态：根据客户需求，通过切割、机加工或造粒技术，提供特定尺寸和形状的镉材。

二、 半导体领域的核心应用：从红外到光伏

高纯镉并非直接作为单质半导体使用，而是作为关键组元，形成性能优异的化合物半导体材料，其应用版图高度集中且不可替代。

1. 碲化镉（CdTe）薄膜太阳能电池
这是高纯镉最大的应用市场之一。CdTe作为一种直接带隙半导体，其带隙宽度（约1.45 eV）与太阳能光谱理想匹配，光电转换效率高。作为薄膜太阳能电池的吸收层材料，高纯镉的质量直接决定了电池的转换效率和使用寿命。目前，柔性、轻质的CdTe电池在分布式发电和建筑光伏一体化中具有显著优势。

2. 碲镉汞（HgCdTe，MCT）红外探测器
这是高纯镉在国防与航天领域的高端应用。通过调节HgTe和CdTe的组分比，HgCdTe的带隙可以在几乎整个红外波段（1-30 μm）内连续可调。它是制作高性能红外焦平面阵列（FPA）的首选材料。在这类应用中，6N及以上的超高纯镉是分子束外延生长优质外延层的绝对前提，直接关系到夜视仪、热成像系统和卫星遥感设备的探测灵敏度。

3. 核辐射探测器
高纯镉也是制作CdTe和CdZnTe（CZT）室温核辐射探测器的关键原料。CZT晶体因其优异的能量分辨率，无需液氮冷却即可在室温下工作，广泛应用于便携式核素识别、医学成像（SPECT）和国土安全监测。

三、 现货与定制：现代化工厂的供应链响应能力

面对半导体行业对材料的高标准和小批量、多品种的需求特点，传统的金属交易模式已显滞后。一个成熟的高纯镉材料工厂，其核心竞争力在于“现货储备”与“灵活定制”的双轮驱动。

现货供应的价值：对于研发机构或急需维护产线的企业，时间成本极为高昂。工厂保持一定规模的安全库存（如镉锭、标准尺寸镉棒和常规规格镉粒），能够实现快速发货，确保客户研发或生产不中断。

定制化能力的深度：
成分定制：不仅提供纯镉，还可根据客户需求，提供镉基合金（如有色金属合金）的熔炼服务，调整掺杂元素浓度，满足特定光电性能要求。
形态与尺寸定制：许多镀膜设备对蒸发源坩埚的尺寸有严格限制。工厂可提供直径、长度精准控制的镉棒，或表面洁净度极高的无氧镉块，避免因填充形状不当导致的蒸发速率波动。
* 分析检测配套：每一批次的高纯镉均应附带GDMS（辉光放电质谱）或ICP-MS检测报告，并提供溯源管理，确保半导体工艺的合规性与可重复性。

四、 隐形的关键材料

高纯镉及镉基有色金属合金虽然不如芯片本身引人注目，但它们却构成了现代光电子技术的物理基石。从清洁能源的利用（CdTe光伏）到国家安全感知（红外探测），这一领域对材料纯度的执着追求从未停止。在确保高纯度的基础上，通过现货供应解决燃眉之急，通过定制服务满足差异化科研生产需求，正是专业材料供应商推动半导体产业持续进步的实际行动。随着MBE、MOCVD等外延技术的演进，对于更高纯度、更精准形态控制的镉材料及相关合金的需求，将达到新的高度。
